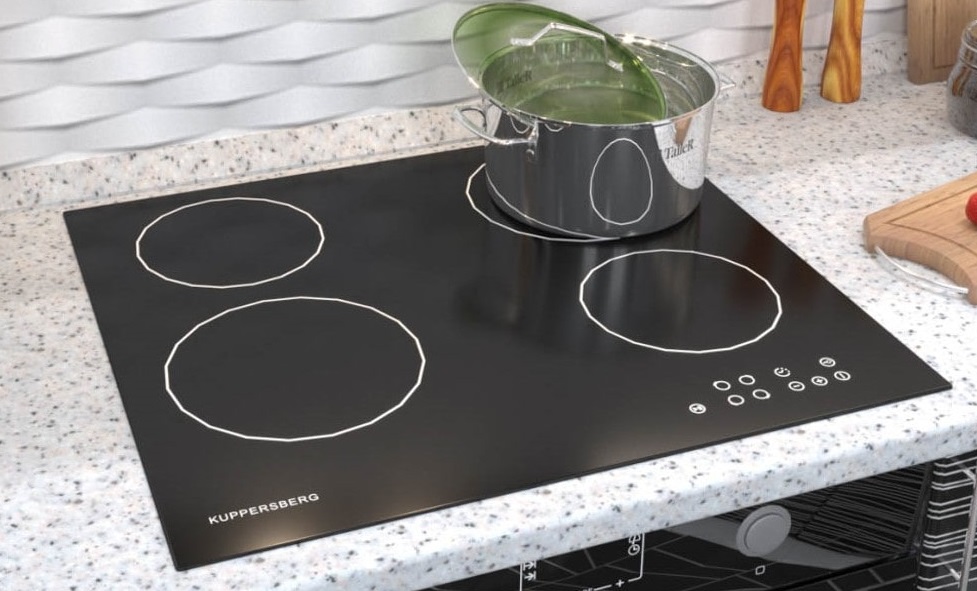

В этой статье мы расскажем, как подключить варочную панель Kuppersberg. Вы легко сможете выполнить установку самостоятельно, если будете следовать четко по инструкции. Нужно быть предельно осторожным, чтобы сохранить гарантию и не вызвать проблем с проводкой.
В настоящее врем покупатели отдают предпочтения варочным поверхностям, нежели классическим плитам. Плюсы таких устройств очевидны: встраиваемые модели занимают меньше места, могут быть установлены отдельно от духовых шкафов или же совсем без них, дизайн может быть подобран под любой стиль помещения, расширенный функционал отвечает самым взыскательным требованиям.

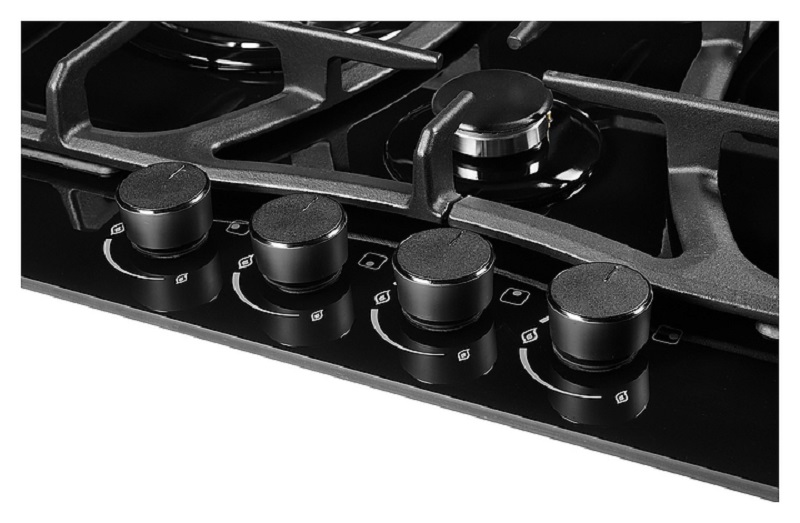

Современные варочные панели Kuppersberg отличаются продуманной инженерной начинкой. Индукционные модели оснащаются системой Booster для кратковременного повышения мощности, функцией блокировки панели управления от детей, автоматическим распознаванием посуды и защитой от перегрева. Газовые версии комплектуются чугунными решётками повышенной прочности, электроподжигом и системой газ-контроль, которая мгновенно перекрывает подачу газа при затухании пламени. Материал рабочей поверхности — закалённая стеклокерамика толщиной 6–8 мм с антиотпечаточным покрытием или нержавеющая сталь с матовой полировкой. Все модели проходят многоступенчатый контроль качества на заводе-изготовителе. При выборе важно учитывать не только дизайн, но и совместимость с вашей кухонной мебелью, типом энергоснабжения и особенностями эксплуатации. Например, для семей с детьми предпочтительнее модели с механическими поворотными регуляторами, тогда как для современных интерьеров в стиле хай-тек подойдут сенсорные панели с цифровым дисплеем. Обратите внимание на глубину встраивания: некоторые узкие модели позволяют установку даже в столешницы глубиной 45 см.
Перед началом монтажа убедитесь в полноте комплекта. В коробке должны находиться: сама панель, термостойкий силиконовый уплотнитель (в рулоне или отрезанный по размеру), металлические или пластиковые крепёжные скобы с винтами, шаблон для разметки отверстия в столешнице, подробная инструкция на русском языке. Проверьте целостность стеклокерамической поверхности под разным углом освещения — даже микротрещины делают изделие непригодным для установки. Подготовьте инструменты: шуруповёрт с набором бит, строительный уровень, рулетку, карандаш, малярный скотч, нож для срезания излишков уплотнителя, перчатки. Если предполагается работа с ДСП или МДФ, заранее приобретите герметик на силиконовой основе для обработки срезов столешницы — это предотвратит набухание материала от влаги в процессе эксплуатации. Рекомендуется проводить установку вдвоём: один человек удерживает панель снизу, второй фиксирует крепления сверху. Не приступайте к монтажу, если в помещении высокая влажность или температура ниже +5 °C — это может повлиять на адгезию уплотнителя и надёжность соединений.
Инструкция по подключению
Первым шагом следует приклеить поставляемое в комплекте уплотнение, перевернув панель, на расстоянии 2 мм от внешнего торца стеклокерамики, удалив защитный слой, — это необходимо, чтобы предотвратить попадание жидкости в шкаф.
Процесс нанесения уплотнителя требует аккуратности. Работайте в чистом помещении, предварительно протерев нижнюю кромку панели спиртовой салфеткой для обезжиривания. Начинайте приклеивать уплотнитель с одного из углов, постепенно снимая защитную плёнку и плотно прижимая ленту к кромке. Избегайте растяжения материала — это вызовет деформацию и нарушит герметичность. Стыки уплотнителя в углах должны быть плотными, без зазоров. Если в комплекте предусмотрен уплотнитель в виде отдельных отрезков, укладывайте их встык, не допуская нахлёста. После фиксации проведите по всей длине пальцем или пластиковым шпателем, чтобы обеспечить максимальное прилегание. Дайте клеевому слою стабилизироваться 10–15 минут перед установкой в нишу. Не используйте дополнительные герметики или клеи — это аннулирует гарантию и может повредить поверхность при демонтаже. Если уплотнитель повреждён при транспортировке, не пытайтесь ремонтировать его самостоятельно — обратитесь в сервисный центр за заменой оригинальной детали.

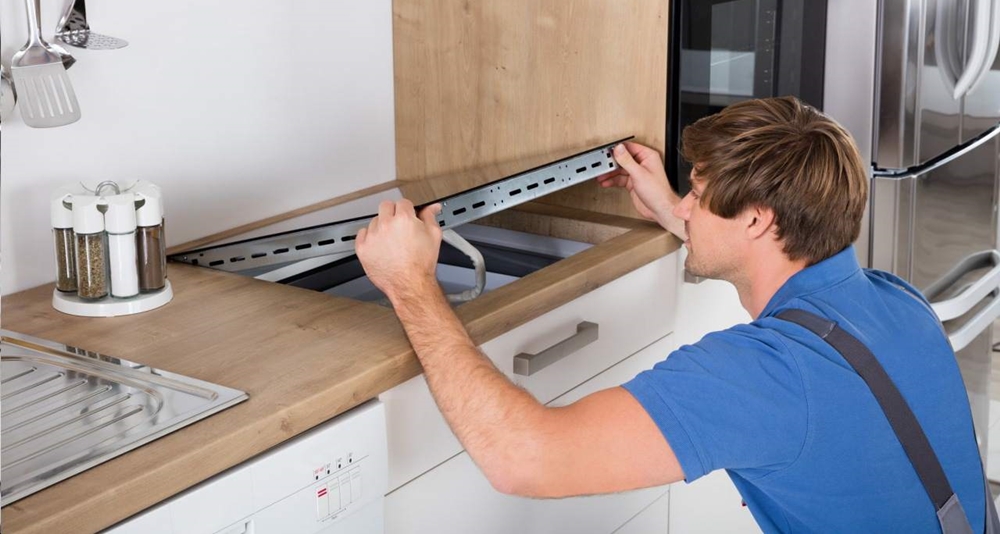

Затем установите прибор в отверстие в столешницу. Помните, что между варочной панелью и торцами должно оставаться 50 мм. Другая кухонная техника или разделители не должны устанавливаться выше. Все прилегающие элементы — ламинированные покрытия, клей, части мебели — должны выдерживать температуру свыше 100 градусов. Термостойкими также должны быть боковые крепежные детали.

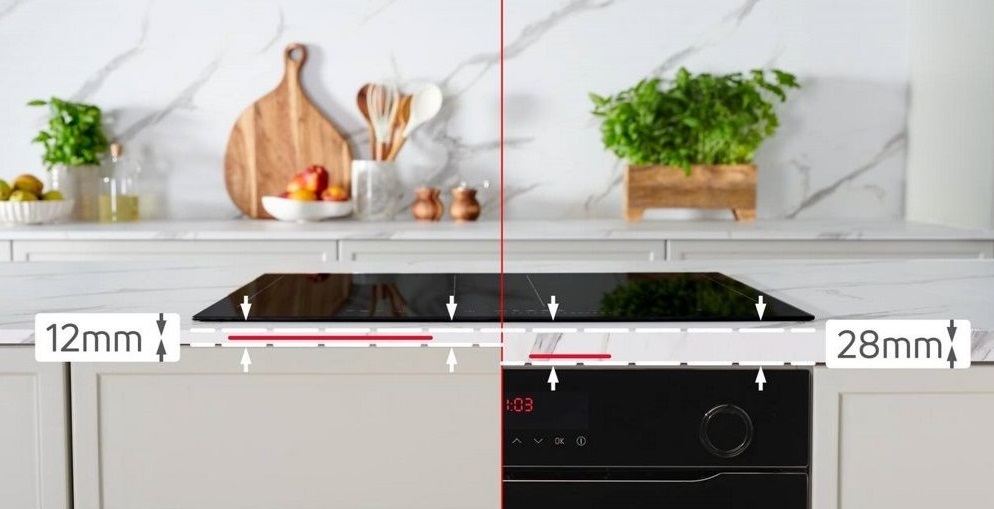

Точная разметка отверстия критически важна. Используйте шаблон из комплекта: приложите его к столешнице, зафиксируйте малярным скотчем и обведите карандашом. Если шаблона нет, перенесите габариты с самой панели, добавив по 2–3 мм с каждой стороны для свободной посадки. При вырезании отверстия электролобзиком применяйте пилку с мелким зубом и работайте на низких оборотах, чтобы избежать сколов на ламинате. Края отверстия обработайте наждачной бумагой и покройте силиконовым герметиком. Перед установкой панели убедитесь, что столешница имеет минимальную толщину 28 мм и достаточно жёсткую опору снизу — при необходимости установите дополнительные распорки между тумбами. Вставляйте панель строго вертикально, равномерно надавливая по периметру. После посадки в нишу закрепите устройство крепёжными скобами, равномерно затягивая винты по диагонали во избежание перекоса. Проверьте горизонтальность строительным уровнем. Не допускайте контакта металлического корпуса панели с открытыми частями мебели — это может вызвать коррозию или повреждение покрытия. Для моделей с боковыми вентиляционными отверстиями обеспечьте свободное пространство не менее 10 мм с каждой стороны.
При установке прибора необходимо также учитывать расстояние до вытяжки, которое прописано в инструкции к ней: при отсутствии информации минимальное расстояние должно составлять 76 см. Убедитесь, что шнур электропитания не касается металлических деталей.

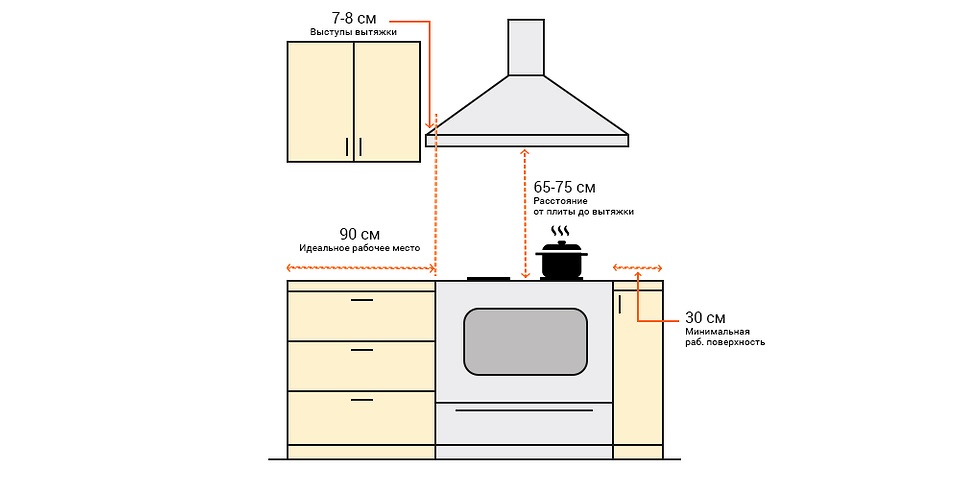

Требования к вентиляции зависят от типа панели. Для газовых моделей минимальное расстояние до вытяжки — 75 см, для электрических и индукционных — 65 см. Это необходимо для эффективного удаления паров, жира и продуктов сгорания газа. Учитывайте и боковые отступы: до ближайшего шкафа или стены должно быть не менее 15 см. Если над панелью планируется установка навесного шкафа, его дно должно находиться на высоте не менее 45 см от поверхности конфорок. Проверьте, чтобы вытяжной канал не имел резких изгибов и был герметичным. При использовании гибкого гофрированного воздуховода минимизируйте количество поворотов. Для индукционных панелей важно обеспечить свободный доступ воздуха к нижней части устройства — не закрывайте вентиляционные решётки в тумбе. Если кухня имеет площадь менее 12 м², рекомендуется установить приточный клапан для компенсации вытяжки. Перед подключением убедитесь, что вытяжка соответствует производительности: для стандартной кухни достаточно 300–400 м³/ч, для открытых пространств — от 600 м³/ч.

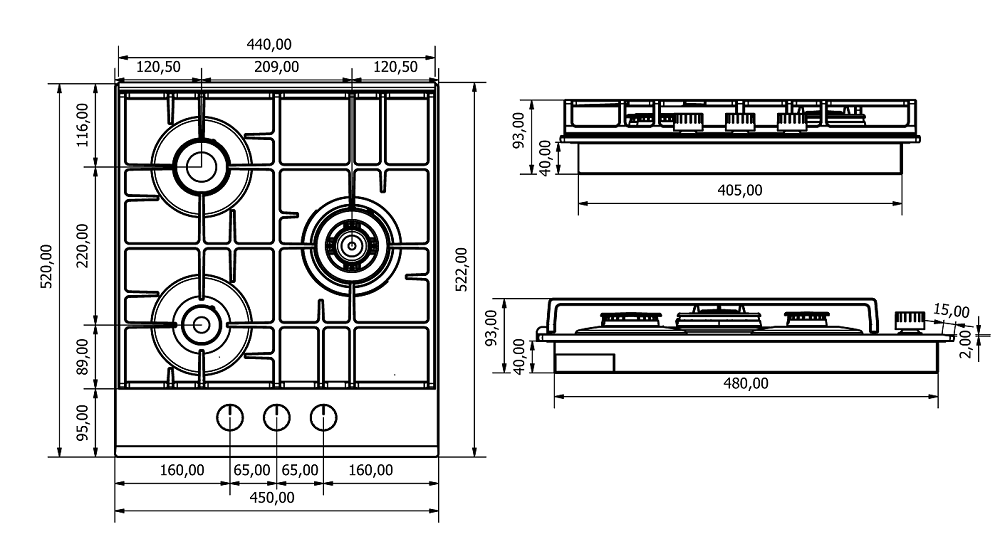

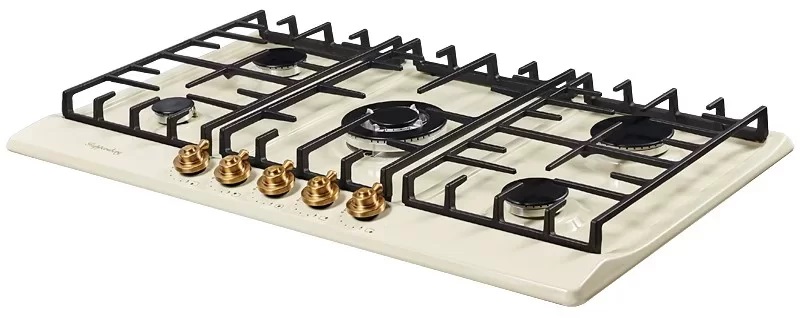

Установку газовой варочной поверхности, такой как FQ 42 B, лучше предоставить квалифицированному мастеру. Электрический прибор, например, Куперсберг ECS 402, вы сможете поставить самостоятельно. Чтобы подключить варочную панель Kuppersberg, обязательно используйте заземлённую вилку. Кабель прокладывайте таким образом, чтобы он не касался горячих деталей.
Подключение электропитания — наиболее ответственный этап. Для индукционных и электрических моделей мощностью до 3,5 кВт допускается подключение через евророзетку с заземлением на отдельной линии. Панели мощностью свыше 3,5 кВт (большинство моделей Kuppersberg) требуют прямого подключения к электрощиту через клеммную коробку. Используйте кабель ВВГнг-Ls сечением 3×4 мм² для однофазной сети или 5×2,5 мм² для трёхфазной. Автоматический выключатель должен соответствовать мощности: 25А для однофазного подключения, 16А на фазу для трёхфазного. Обязательно установите УЗО с током утечки 30 мА. В клеммной коробке панели соблюдайте цветовую маркировку: коричневый/чёрный — фаза (L1, L2, L3), синий — нейтраль (N), жёлто-зелёный — заземление (PE). Для моделей с возможностью выбора схемы подключения (одно- или трёхфазной) установите перемычки в соответствии со схемой в инструкции. После соединения затяните винты клемм с усилием 0,5–0,6 Н·м — недотяжка вызовет искрение, перетяжка повредит провод. Кабель внутри тумбы зафиксируйте пластиковыми хомутами, исключив провисание и контакт с острыми кромками. Не прокладывайте силовой кабель рядом с газовой трубой — минимальное расстояние 10 см.

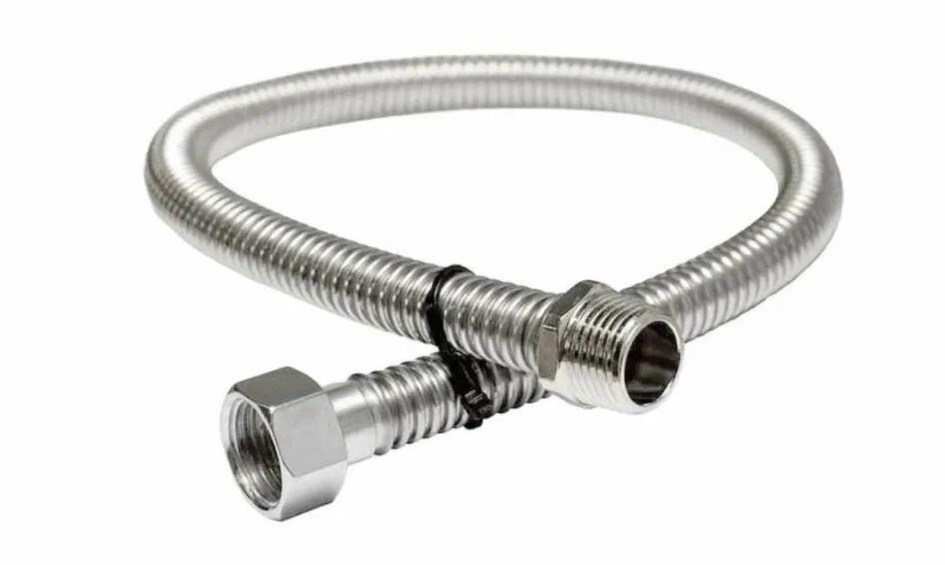

Для газовых моделей подключение должно выполнять специалист газовой службы с оформлением акта. Самостоятельное вмешательство в газовую магистраль запрещено и опасно. Мастер проверит герметичность соединений мыльным раствором, установит гибкий газовый шланг из нержавеющей стали с желтым цветом оплётки (длина не более 1,5 м), убедится в работоспособности системы газ-контроль. Запрещено использовать резиновые шланги или самодельные переходники. Перед первым розжигом проветрите помещение 10 минут. При эксплуатации периодически очищайте жиклёры от загрязнений с помощью мягкой кисточки — это обеспечит стабильное пламя и экономию газа.
После завершения монтажа проведите тестовый запуск. Для электрических моделей включите автомат, установите все регуляторы в положение «выкл», затем поочерёдно активируйте каждую конфорку на минимальной мощности на 2–3 минуты. Проверьте равномерность нагрева, отсутствие посторонних звуков, искрения. Убедитесь, что сенсорные кнопки реагируют чётко. Для газовых панелей проверьте стабильность пламени на всех режимах, работу электроподжига и системы газ-контроль (искусственно потушите пламя — подача газа должна прекратиться за 10–15 секунд). Протрите поверхность мягкой тканью со средством для стеклокерамики. В первые часы эксплуатации возможен лёгкий запах от нагрева защитных покрытий — это нормально. Не используйте абразивные чистящие средства, металлические мочалки или пароочистители. Для ухода достаточно влажной тряпки и специального спрея. Рекомендуется устанавливать защитную плёнку на стеклокерамику в период активного ремонта на кухне.
Типичные ошибки при самостоятельной установке: неправильный выбор сечения кабеля (приводит к перегреву и возгоранию), отсутствие заземления (риск поражения током), установка панели в недостаточно прочную столешницу (деформация и трещины), игнорирование термических зазоров (повреждение мебели), использование неоригинальных креплений. Чтобы избежать проблем: сверяйтесь с инструкцией на каждом этапе, не экономьте на комплектующих, при сомнениях консультируйтесь с профессионалами. Не устанавливайте панель над посудомоечной машиной или холодильником — вибрация и конденсат сократят срок службы. Если в процессе эксплуатации появился запах гари, посторонний шум или нестабильная работа — немедленно отключите устройство и вызовите мастера. Не пытайтесь ремонтировать панель самостоятельно — это опасно и лишает гарантии.
Гарантийные условия Kuppersberg предполагают сохранение всех оригинальных компонентов и соблюдение правил монтажа. Самостоятельная установка не аннулирует гарантию, если подключение выполнено в соответствии с требованиями ПУЭ и СНиП, а факт повреждения не связан с ошибками монтажа. Сохраняйте чеки на кабель, автоматику, акты выполненных работ. При вызове сервисного инженера предоставьте паспорт изделия с заполненным гарантийным талоном. Рекомендуется фотографировать каждый этап установки — это поможет при диагностике возможных проблем. Производитель предоставляет гарантию 2 года на электронику и 5 лет на механические компоненты. Регулярное техническое обслуживание (чистка вентиляционных отверстий, проверка контактов) продлит срок службы устройства. В случае переезда или замены мебели демонтаж также рекомендуется доверить специалисту — при неправильном снятии легко повредить хрупкую стеклокерамику.
Дополнительные рекомендации по эксплуатации: для индукционных панелей используйте посуду с ровным дном и маркировкой «подходит для индукции»; избегайте длительной работы на максимальной мощности без посуды; не ставьте на поверхность тяжёлые предметы (более 15 кг); при закипании жидкости снижайте мощность во избежание перелива. Для газовых моделей периодически проверяйте чистоту рассекателей пламени, не закрывайте полностью регуляторы при выключении — оставляйте минимальный зазор для вентиляции. В целях пожарной безопасности не оставляйте включённую панель без присмотра надолго, особенно при приготовлении блюд с высоким содержанием жира. Установите рядом с рабочей зоной огнетушитель порошкового типа. Помните, что правильная установка — залог безопасности, комфорта и долгой службы вашей техники. Инвестиции в качественный монтаж окупятся отсутствием аварийных ситуаций и сохранением эстетики кухонного гарнитура на долгие годы.
Завершающим этапом станет финальная проверка всех соединений и уборка рабочего места. Убедитесь, что крепёжные винты затянуты равномерно, уплотнитель не выдавлен, кабель надёжно зафиксирован. Протрите поверхность панели от пыли и отпечатков пальцев. Утилизируйте упаковку в соответствии с экологическими нормами. Теперь вы можете с уверенностью использовать новую варочную поверхность, зная, что установка выполнена грамотно и безопасно. При возникновении вопросов в процессе эксплуатации обращайтесь в службу поддержки Kuppersberg — квалифицированные специалисты предоставят консультацию по любым техническим аспектам. Наслаждайтесь приготовлением любимых блюд на современной и надёжной технике, которая станет верным помощником на вашей кухне долгие годы.
