Компания Maunfeld предлагает покупателям богатый ассортимент устройств для очистки воздуха, от компактных встраиваемых до массивных купольных и оригинальных подвесных моделей. Для того, чтобы они успешно справлялись со своей задачей и работали эффективно, нужно знать, как установить вытяжку Maunfeld. Правильный монтаж обеспечивает не только оптимальную производительность устройства, но и его долговечность, безопасность эксплуатации, а также минимизирует уровень шума во время работы.
При выборе конкретной модели важно учитывать не только дизайн и габариты, но и технические характеристики помещения, тип варочной поверхности, особенности вентиляционной системы. Maunfeld производит устройства с различной производительностью — от компактных решений для небольших кухонь до мощных систем для просторных помещений с интенсивным использованием плиты. Каждый тип конструкции имеет свои особенности монтажа, которые необходимо учитывать еще на этапе планирования кухонного пространства и выбора конкретной модели.

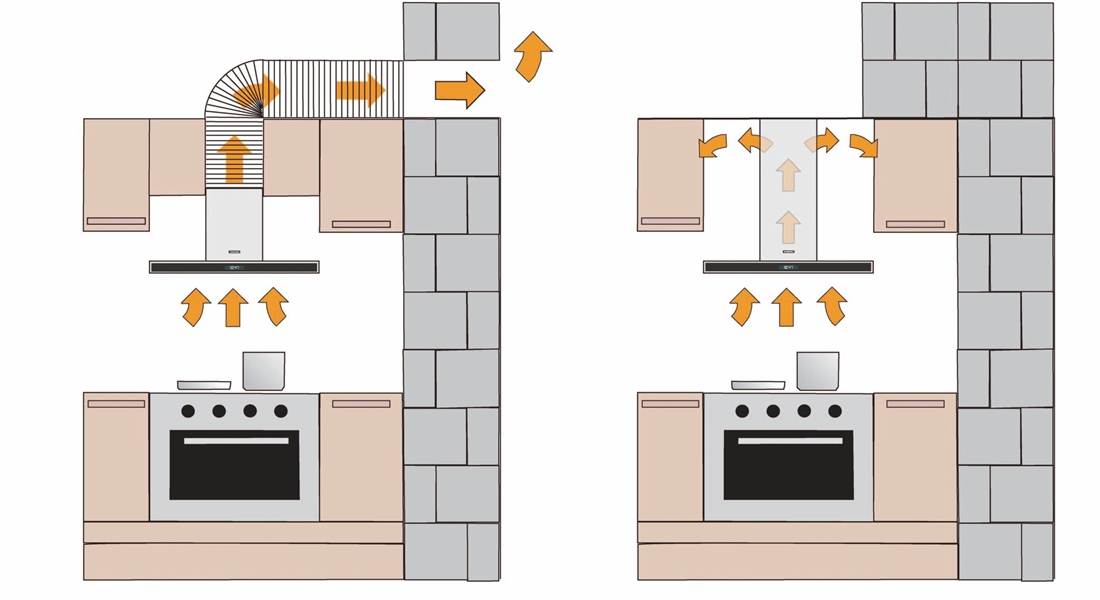

Современные вытяжки Maunfeld оснащаются различными системами фильтрации, режимами работы (отвод и рециркуляция), сенсорными или механическими панелями управления, подсветкой рабочей зоны. Перед началом установки рекомендуется внимательно изучить инструкцию по эксплуатации конкретной модели, так как требования к монтажу могут отличаться в зависимости от мощности двигателя, типа крепления, наличия дополнительных функций. Неправильная установка может привести к снижению эффективности очистки воздуха, повышенному шуму, вибрации и даже к выходу устройства из строя.

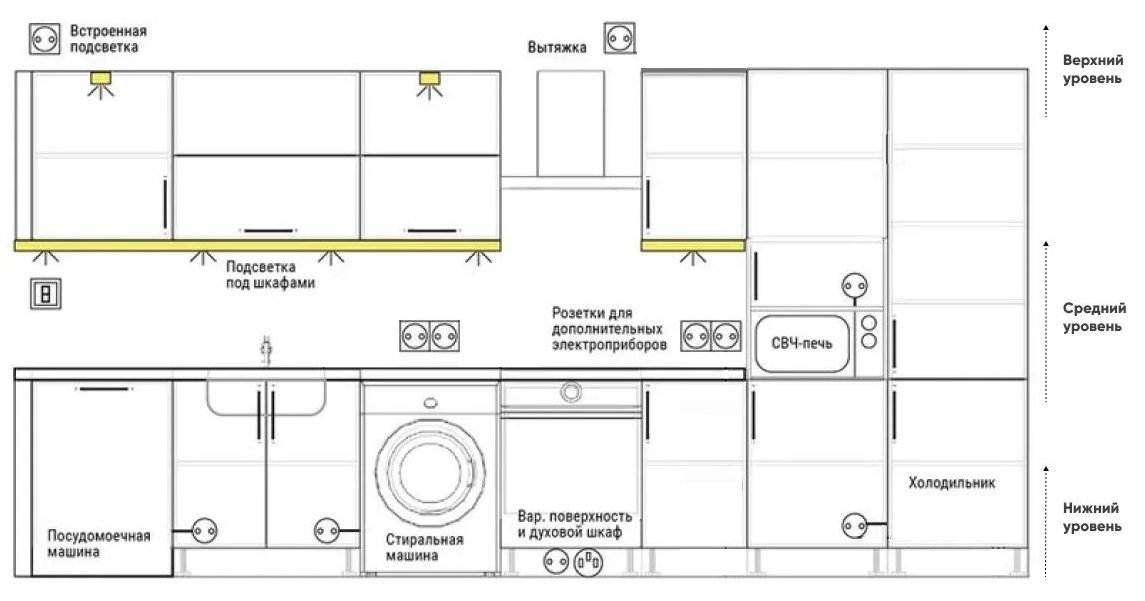

Место установки определяется в зависимости от типа прибора — на стену, на потолок или в подвесной шкаф. Для электрического подключения необходима отдельная заземленная розетка или двухполюсный выключатель. Устройство должно располагаться точно над варочной панелью. Рекомендованное расстояние до плиты составляет для электрических поверхностей — 650 мм, для газовых — 750 мм. Вытяжная труба должна иметь минимум изгибов, слишком удлинять ее также не рекомендуется.
При организации электропитания важно обеспечить легкий доступ к розетке для возможного отключения устройства при обслуживании или в аварийной ситуации. Розетка должна располагаться на удобной высоте, но не в непосредственной близости от варочной поверхности, чтобы исключить воздействие высоких температур и попадание брызг. Рекомендуется использовать розетку с заземляющим контактом и степенью защиты не ниже IP44. Если розетка отсутствует, допускается подключение через стационарный выключатель с разрывом всех полюсов, обеспечивающий полное отключение от сети.
Соблюдение рекомендованного расстояния от вытяжки до варочной поверхности критически важно для безопасности и эффективности работы. При установке ниже минимальной высоты существует риск перегрева устройства, повреждения пластиковых элементов, возгорания жировых отложений. Превышение рекомендуемой высоты приводит к снижению эффективности захвата загрязненного воздуха — пары и запахи успевают рассеяться по помещению до того, как будут захвачены воздухозаборником. Для высоких пользователей допускается незначительное увеличение высоты установки, но не более чем на 50-100 мм от рекомендованных значений.
Организация воздуховода требует особого внимания. Оптимальным решением является использование жестких пластиковых или металлических труб круглого сечения диаметром 120-150 мм в зависимости от модели. Каждый поворот воздуховода на 90 градусов снижает производительность системы на 10-15%, поэтому следует минимизировать количество колен и изгибов. Общая длина воздуховода не должна превышать 3 метра для стандартных моделей — превышение этого значения требует установки дополнительного канального вентилятора или выбора модели с повышенной мощностью.
При использовании гибкой гофрированной трубы важно избегать ее сильного растяжения или, наоборот, чрезмерного сжатия — и то, и другое создает дополнительное аэродинамическое сопротивление. Гофру следует растягивать максимально равномерно по всей длине, избегая резких перегибов. Места соединений воздуховода с вытяжкой и вентиляционным каналом необходимо герметизировать алюминиевым скотчем или специальными хомутами для предотвращения утечек воздуха и попадания запахов в межпотолочное пространство.
Принципы монтажа разных конструкций

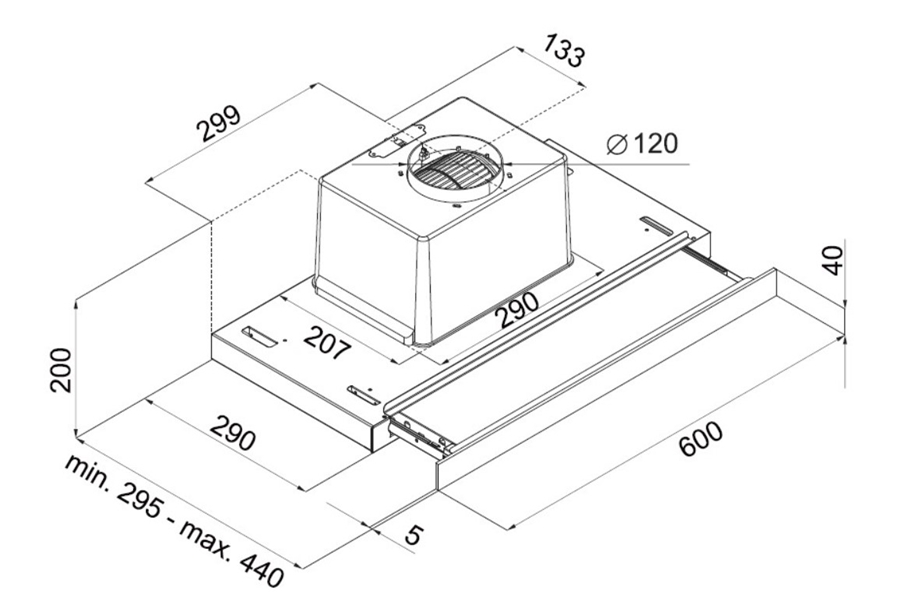

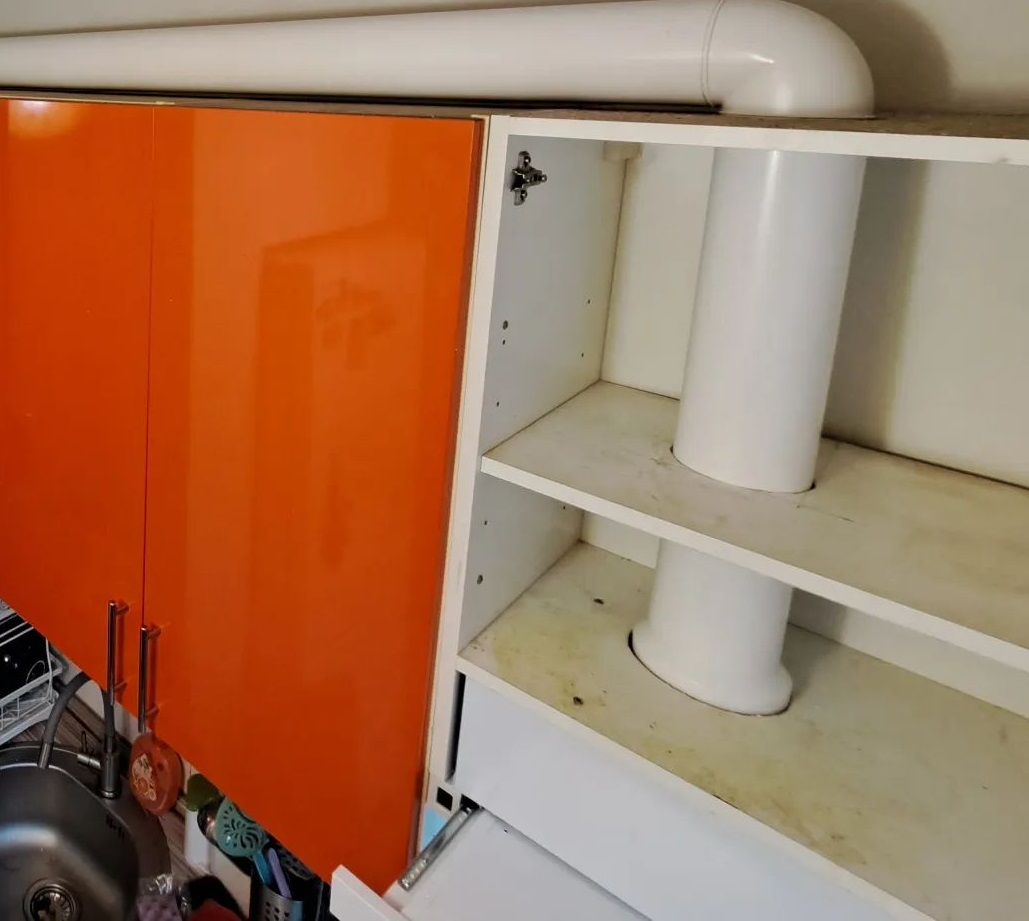

Встраиваемую модель от Maunfeld можно крепить внутрь шкафа двумя способами: к боковым стенкам или к полке, которую можно регулировать по высоте. В корпусе шкафа требуется выпилить отверстие под вытяжную трубу (гофру) в случае, если вытяжку предполагается эксплуатировать в режиме отвода. Затем нужно снять жироулавливающий фильтр, установить устройство в шкаф и затянуть винты защелкивающегося соединения отверткой. После этого следует подключить одну часть гофрированной трубы к вытяжке, а вторую вывести в вентиляцию. Затем можно присоединить устройство к электросети.
Перед началом монтажа встроенной вытяжки необходимо тщательно подготовить мебельный шкаф. Дно шкафа либо полностью демонтируется, либо в нем вырезается отверстие по размеру воздухозаборной панели вытяжки. При выпиливании отверстий важно использовать острый инструмент и действовать аккуратно, чтобы не повредить ламинированное покрытие и не допустить сколов. Края выпиленных отверстий рекомендуется обработать наждачной бумагой и покрыть силиконовым герметиком или кромочной лентой для защиты от влаги.

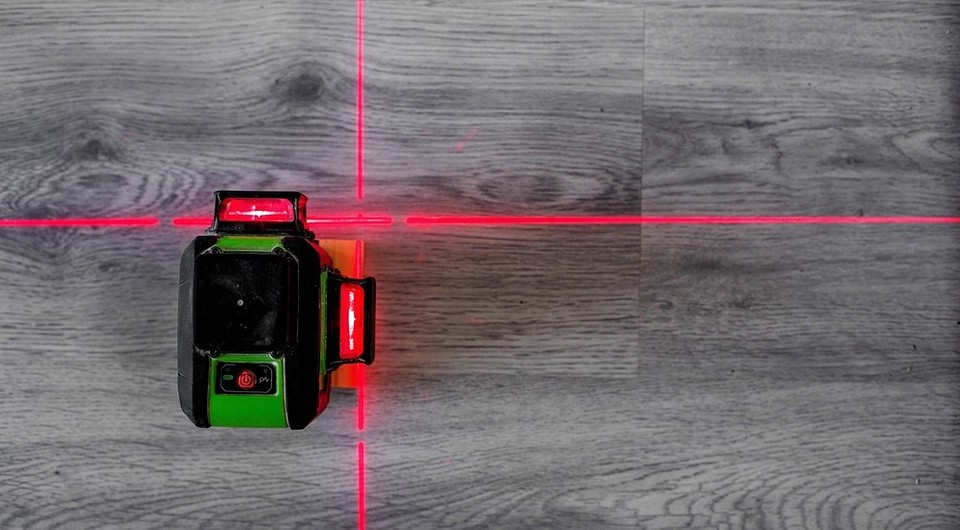

Крепление к боковым стенкам шкафа требует предварительной разметки и сверления отверстий под саморезы. Важно использовать уровень для контроля горизонтальности установки — перекос устройства может привести к неравномерному распределению нагрузки, повышенному шуму и вибрации. При креплении к регулируемой полке необходимо убедиться, что полка надежно зафиксирована в выбранном положении и выдержит вес вытяжки с учетом динамических нагрузок при работе двигателя.
Типичной ошибкой при установке встроенных моделей является недостаточная жесткость конструкции шкафа. Тонкие стенки из ДСП толщиной менее 16 мм могут не обеспечить надежное крепление, особенно для мощных моделей весом более 10 кг. В таких случаях рекомендуется установить дополнительные усиливающие планки из фанеры или мебельного щита. Также следует проверить, что шкаф надежно закреплен к стене — вытяжка создает дополнительную нагрузку на мебель при работе.

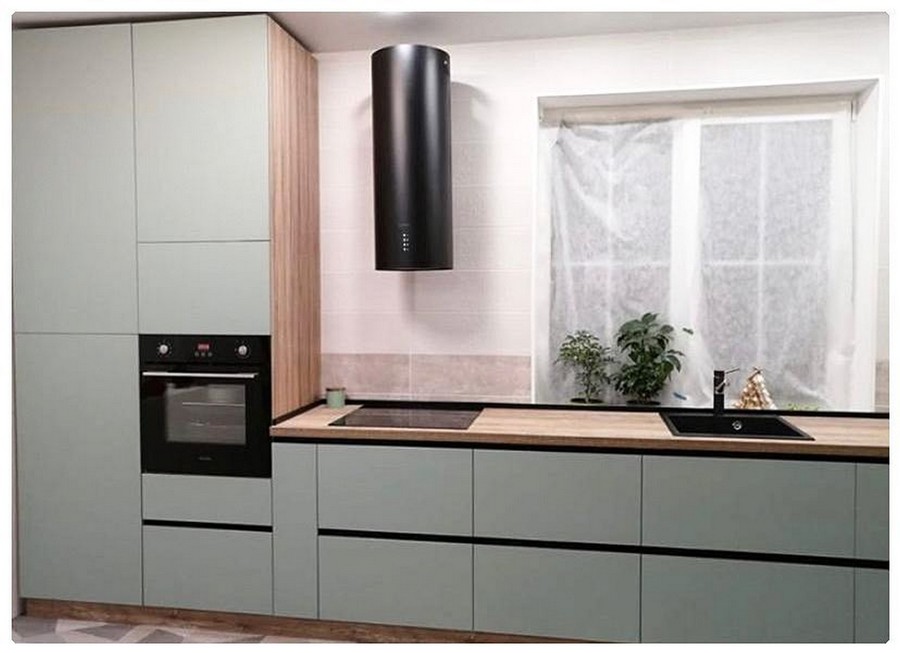

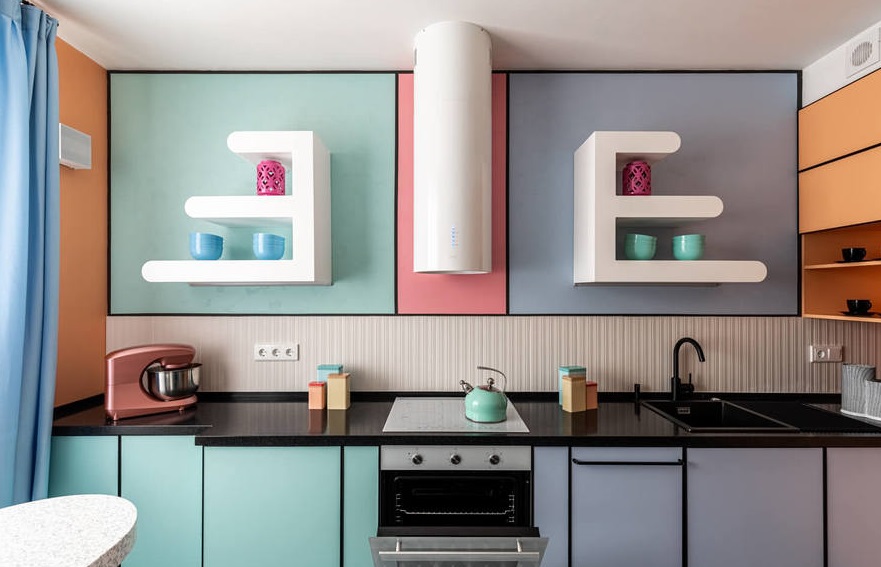

Островные устройства крепятся над островной варочной поверхностью прямо на потолок. Маунфилд предлагает модели разнообразного дизайна — в виде цилиндра, куба, трапеции. Потолок должен выдерживать вес прибора — об этом нужно побеспокоиться заранее. Для подключения к вентиляции используется воздуховод, который выполняется чаще всего в виде гофрированной трубы. Скрыть воздуховод и электрический кабель можно либо в подвесном потолке, либо с помощью декоративного короба. Потолок над варочной панелью необходимо разметить и вкрутить винты, на которые крепится каркас прибора — крепление производится в зависимости от модели. На каркас надевается декоративный кожух, сквозь который проходит воздуховод. Один конец воздуховода крепится к вентиляции, второй — к патрубку вытяжки.
Монтаж островной вытяжки требует особого подхода к организации потолочных коммуникаций. Если установка планируется на этапе ремонта, оптимальным решением является прокладка воздуховода в пространстве между базовым потолком и подвесной конструкцией. Для этого необходимо заранее определить точку вывода вентиляции, рассчитать оптимальную трассу воздуховода с минимальным количеством поворотов, предусмотреть ревизионные люки для доступа к соединениям. При использовании гипсокартонного потолка важно усилить место крепления вытяжки закладными элементами из металлического профиля или деревянного бруса.
При установке на готовый потолок без возможности скрытой прокладки коммуникаций используется декоративный короб, в котором размещаются воздуховод и электрокабель. Короб может быть выполнен из того же материала, что и кухонный гарнитур, или окрашен в цвет потолка. Важно обеспечить жесткую фиксацию короба и предусмотреть возможность демонтажа для обслуживания воздуховода. Некоторые модели островных вытяжек Maunfeld комплектуются телескопическими штангами, позволяющими регулировать высоту подвеса в пределах 300-500 мм.
Расчет нагрузки на потолок производится с учетом веса самой вытяжки, веса воздуховода с возможным конденсатом, динамических нагрузок от вибрации работающего двигателя. Для стандартных моделей весом до 15 кг достаточно крепления к гипсокартонному потолку с закладными. Более массивные устройства требуют крепления непосредственно к бетонному перекрытию с использованием анкерных болтов диаметром не менее 8 мм. При монтаже на натяжной потолок обязательна установка закладной платформы до монтажа полотна.

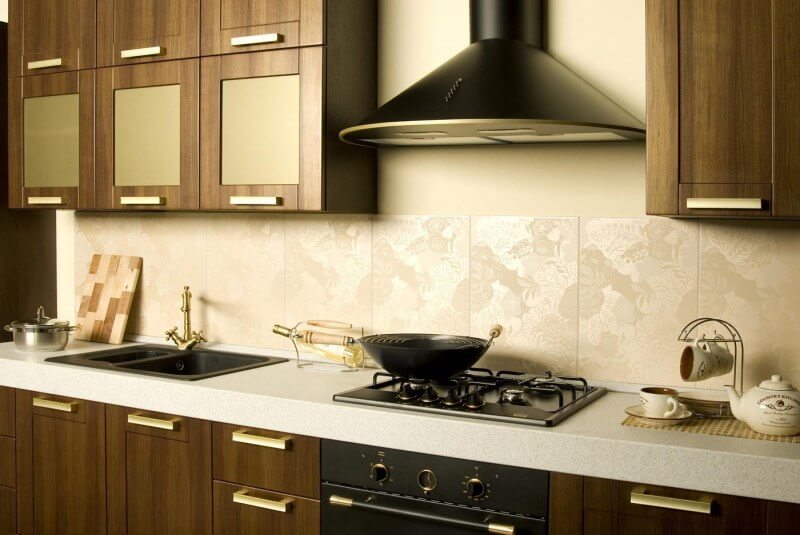

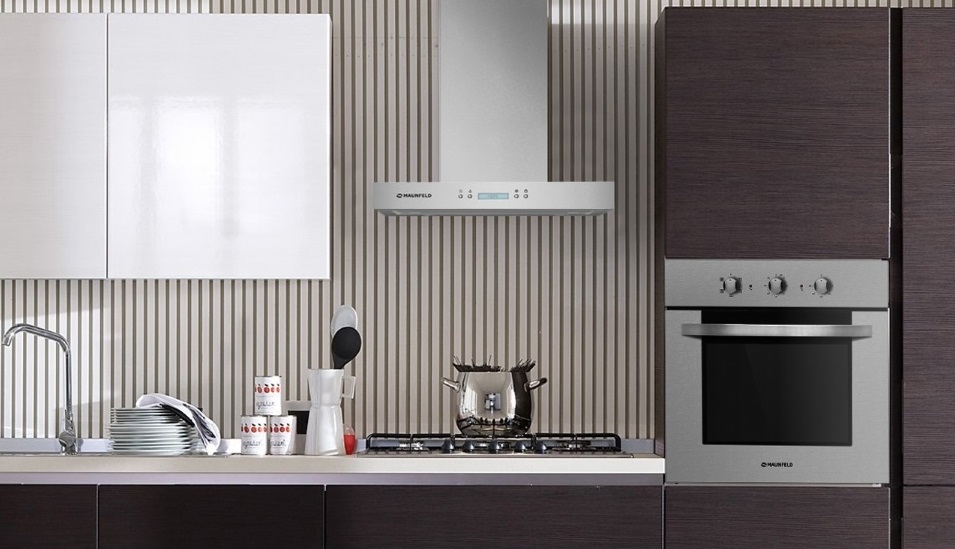

Купольные модели подвешиваются на стену кухни и, в отличие от встроенных, целиком остаются на виду, становясь заметной деталью интерьера. Воздуховод в них скрывается под декоративным кожухом. В каталогах компании имеется большой выбор купольных моделей от ретро до хай-тек. Перед установкой необходимо нанести на стене разметку, обозначающую будущее место крепления. Затем в стене следует высверлить отверстия, диаметр которых должен соответствовать диаметру дюбелей, ввинтить шурупы и подвесить корпус вытяжки. Для работы в режиме рециркуляции устанавливается угольный фильтр. Для работы в режиме отвода необходимо подключить вытяжку к вентиляционному каналу. Затем производится установка декоративного кожуха, а после этого — подключение прибора к электричеству.
Разметка стены для купольной вытяжки требует особой точности. Сначала определяется центральная ось варочной поверхности, которая должна совпадать с центром воздухозаборника вытяжки. От этой оси откладываются расстояния до точек крепления согласно монтажной схеме в инструкции. Использование лазерного уровня значительно упрощает процесс разметки и гарантирует идеальную горизонтальность. При отсутствии лазерного уровня можно использовать обычный пузырьковый уровень длиной не менее 60 см и отвес для контроля вертикали.
Выбор крепежа зависит от материала стены. Для бетонных и кирпичных стен используются распорные дюбели диаметром 8-10 мм с саморезами соответствующего размера. Для гипсокартонных перегородок применяются специальные дюбели-бабочки или моли, обеспечивающие надежное сцепление с листовым материалом. В случае, если вытяжка имеет значительный вес (более 20 кг), рекомендуется крепление непосредственно к несущей стене или установка дополнительного усиливающего каркаса.
Декоративный кожух купольной вытяжки состоит из двух частей — верхней и нижней, которые телескопически выдвигаются на нужную высоту. При монтаже важно правильно отрегулировать длину кожуха так, чтобы он плотно прилегал к потолку и верхней части корпуса вытяжки, не оставляя зазоров. Крепление частей кожуха между собой осуществляется с помощью саморезов или защелок в зависимости от модели. Внутри кожуха размещается воздуховод, который не должен касаться стенок во избежание передачи вибрации.
Типичные ошибки при установке купольных моделей включают: недостаточную герметизацию соединения воздуховода с вентиляционным каналом, что приводит к попаданию запахов в помещение; неправильную регулировку высоты кожуха, оставляющую некрасивые зазоры; использование слишком узкого воздуховода, не соответствующего диаметру патрубка вытяжки. Также часто встречается игнорирование требования об установке обратного клапана на выходе в вентиляцию, что может привести к обратной тяге и попаданию посторонних запахов от соседей.

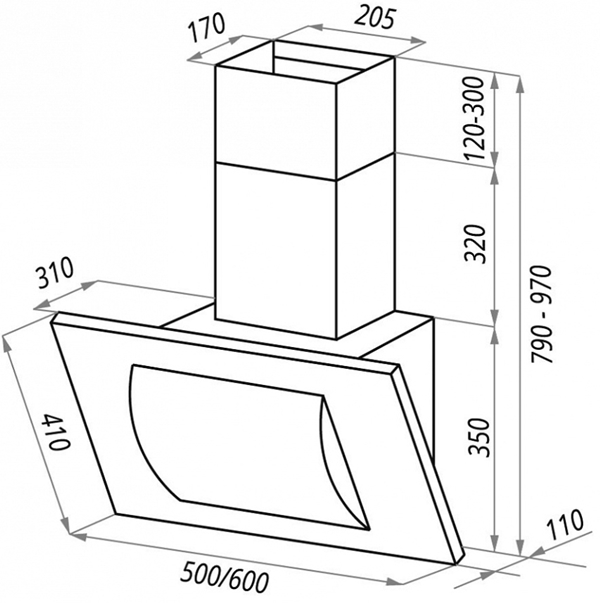

Наклонные модели устанавливаются практически так же, как и прочие с креплением к стене. Отличие их состоит в большей компактности и меньшем весе. Перед началом монтажа необходимо разметить стену, соблюдая расстояние до варочной панели и располагая вытяжку строго симметрично. Затем предстоит просверлить отверстия и подвесить корпус при помощи дюбелей, после чего подсоединить прибор к вентиляционному каналу и закрыть воздуховод декоративным кожухом. Угольный фильтр также устанавливается для работы устройства в режиме рециркуляции.
Наклонные вытяжки Maunfeld имеют ряд преимуществ, которые следует учитывать при установке. Благодаря наклонной рабочей панели (обычно под углом 35-45 градусов) такие модели не требуют большого пространства над плитой, что особенно актуально для кухонь с низкими потолками или навесными шкафами. Угол наклона обеспечивает лучший захват паров и исключает риск удариться головой о корпус при готовке. Однако при монтаже важно строго соблюдать рекомендованный угол установки, заложенный конструкцией — попытки изменить угол наклона могут нарушить аэродинамику и снизить эффективность.
Компактные размеры наклонных моделей позволяют устанавливать их в кухнях с ограниченным пространством, но требуют особого внимания к организации воздуховода. Из-за небольшой глубины корпуса воздуховод часто выходит из верхней части устройства, что требует аккуратной прокладки трубы вдоль стены или в шкафу. Некоторые модели оснащаются возможностью изменения направления выхода воздуховода (сверху или сзади), что дает дополнительную гибкость при монтаже.
Стеклянная рабочая панель наклонных вытяжек требует бережного обращения при установке. Защитная пленка снимается только после завершения всех монтажных работ, чтобы избежать царапин и загрязнений. При креплении корпуса к стене важно не перетягивать винты, чтобы не создать избыточного напряжения в стекле. Рекомендуется использовать резиновые или пластиковые прокладки в местах контакта металлических элементов со стеклом.
Подвесные устройства также крепятся к потолку, но их корпус подвешивается на шнурах, длину которых можно отрегулировать. После разметки места установки необходимо ввинтить дюбели в стену и закрепить на них верхнюю часть устройства, к ней крепятся шнуры, на которые подвешивается корпус — его затем необходимо зафиксировать в строго горизонтальном положении. После этого подводится воздуховод и происходит подключение к сети питания.
Подвесные вытяжки на тросах представляют собой оригинальное дизайнерское решение, позволяющее визуально облегчить пространство кухни. Регулировка высоты подвеса осуществляется с помощью специальных зажимов или фиксаторов на тросах. Важно обеспечить одинаковую длину всех тросов для поддержания строго горизонтального положения корпуса. Некоторые модели Maunfeld оснащаются системой быстрой регулировки высоты без демонтажа устройства, что удобно при смене высоты варочной поверхности или для удобства уборки.
Крепление верхней части подвесной системы к потолку требует особого внимания к распределению нагрузки. Точки крепления тросов должны располагаться строго вертикально над точками крепления на корпусе вытяжки. Отклонение даже на несколько сантиметров может привести к перекосу устройства и неравномерному натяжению тросов. Для точной разметки используется отвес или лазерный уровень с функцией проецирования точек на потолок.
Электрокабель в подвесных моделях обычно проходит внутри одного из тросов или вдоль него в декоративной оплетке. При регулировке высоты важно следить, чтобы кабель не натягивался чрезмерно и не перекручивался. Рекомендуется оставлять небольшой запас длины кабеля в месте потолочного подключения для возможности изменения высоты подвеса. Все соединения должны быть надежно заизолированы и защищены от попадания влаги.
Т-образные модели могут крепиться к стене или к потолку. Их отличает большой стеклянный козырек, который устанавливается на последнем этапе работы. В остальном они монтируются точно так же, как островные или настенные модели.
Установка стеклянного козырька на Т-образных моделях требует особой аккуратности. Козырек обычно крепится к основному корпусу с помощью специальных кронштейнов или защелок. Перед установкой необходимо убедиться в чистоте стеклянной поверхности и отсутствии дефектов. Крепление должно обеспечивать надежную фиксацию без избыточного давления на стекло. Некоторые модели предусматривают возможность установки козырька под разными углами для изменения дизайна и эргономики.
После завершения монтажа любой модели вытяжки Maunfeld необходимо провести проверку работоспособности всех функций. Включите устройство на минимальной скорости и постепенно увеличивайте мощность, контролируя уровень шума и вибрации. Проверьте работу подсветки, переключение скоростей, корректность функционирования кнопок или сенсорной панели. Убедитесь в отсутствии посторонних звуков, скрипов, дребезжания. При обнаружении неисправностей не эксплуатируйте устройство и обратитесь в сервисный центр.
Регулярное обслуживание вытяжки продлевает срок ее службы и поддерживает высокую эффективность очистки воздуха. Жироулавливающие фильтры из нержавеющей стали рекомендуется мыть каждые 2-3 месяца в посудомоечной машине или вручную с использованием обезжиривающих средств. Угольные фильтры (для режима рециркуляции) подлежат замене каждые 4-6 месяцев в зависимости от интенсивности использования. Перед любыми процедурами по обслуживанию обязательно отключайте устройство от электросети.
Правильно установленная и регулярно обслуживаемая вытяжка Maunfeld обеспечит чистый воздух на кухне, защитит мебель и отделку от жирового налета, создаст комфортные условия для приготовления пищи. Следование рекомендациям производителя по монтажу и эксплуатации гарантирует долгую и бесперебойную работу устройства на протяжении многих лет.
